Малошумящий усилитель 50MHz-6GHz 20dB RF(МШУ)

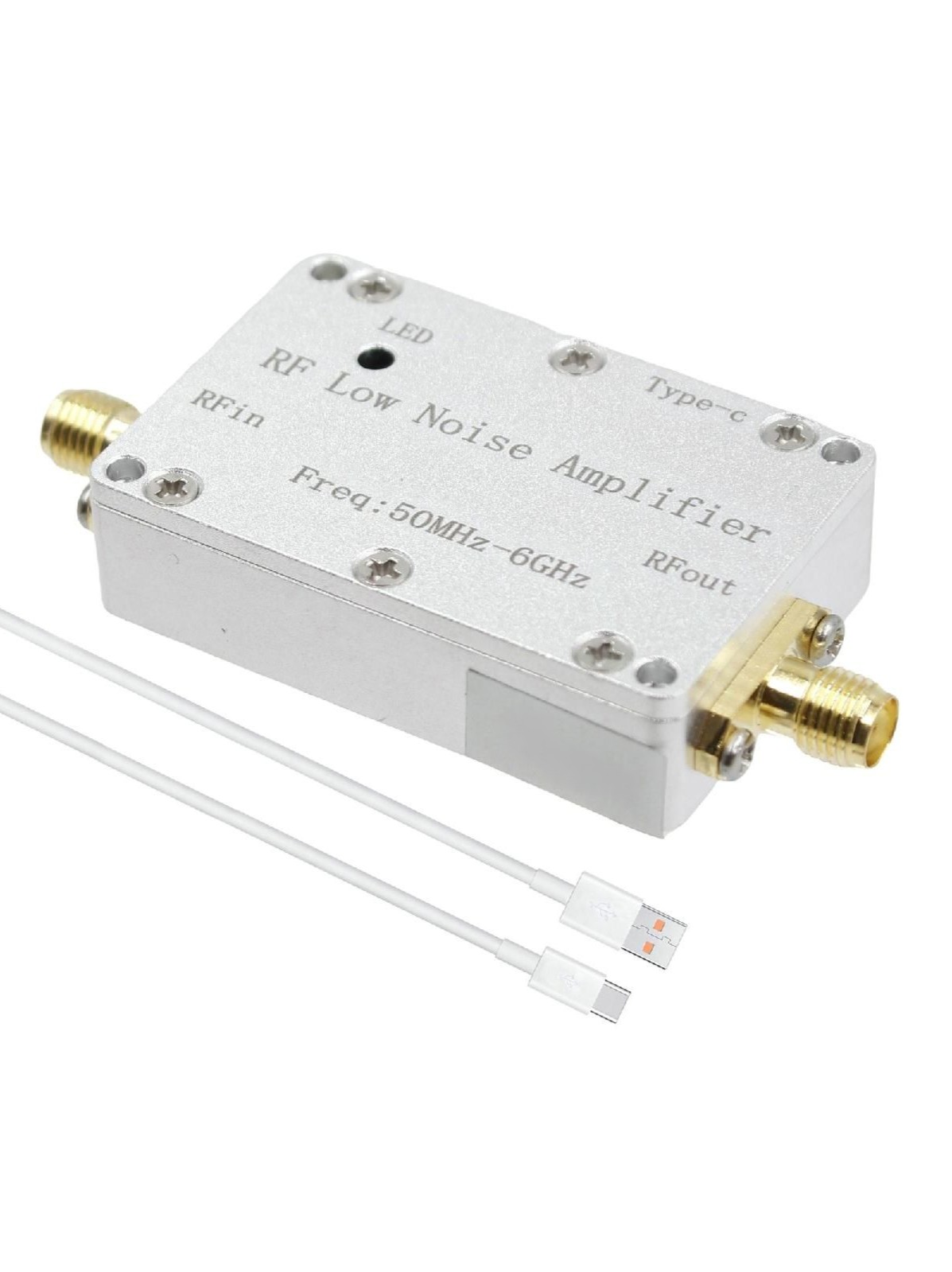

Это компактный модуль предварительного усиления слабых радиосигналов. Его главная задача — поднять уровень сигнала до входа приёмника, добавив при этом как можно меньше собственных шумов. Благодаря широкому диапазону (50 МГц–6 ГГц) он перекрывает множество популярных полос: P, VHF, UHF, L, S, C. Модуль выполнен в экранированном корпусе из алюминиевого сплава (обработка на ЧПУ) — это снижает паразитные наводки и помогает отводить тепло. Питание подаётся через разъём Type‑C (+5 В), есть светодиодный индикатор работы. Входы/выходы — стандартные SMA‑разъёмы (50 Ом), что упрощает подключение к измерительному оборудованию, SDR‑приёмникам, антенным трактам и т. п.
Основные характеристики
Диапазон рабочих частот: 50 МГц – 6 ГГц.

Коэффициент усиления: типовое значение 20 дБ (на практике может немного варьироваться по частоте — для точных данных нужна измеренная АЧХ).

Коэффициент шума (NF): около 2,4 дБ — достаточно низкий для широкого диапазона, позволяет усиливать слабые сигналы без сильного ухудшения отношения сигнал/шум.

Входное и выходное сопротивление: 50 Ом (стандарт для RF‑трактов).

Точка компрессии 1 дБ (P1dB): примерно +10 дБм на частоте 3 ГГц — это порог, после которого начинаются заметные нелинейные искажения.

Максимальный уровень выходного сигнала: ориентировочно до +21 дБм (в зависимости от режима и частоты).

Напряжение питания: +5 В постоянного тока.

Потребляемый ток: около 35 мА при усилении 20 дБ.

Разъёмы:

RF‑вход/выход: SMA (внешняя резьба, 50 Ом);

питание: USB Type‑C.

Габариты: примерно 46 × 30 × 12 мм (без учёта выступающих разъёмов).

Материал корпуса: алюминиевый сплав.

Особенности конструкции: экранирование, защита от неправильного подключения (диод), индикатор питания.
