Технические характеристики
Процессор:
STM32H743VIH6, частота 480 МГц;
1 МБ RAM;
2 МБ Flash.
Датчики:
гироскопы: ICM42688‑P и ICM42605;
барометр: Infineon DPS310 (подключён через I2C2);
OSD: AT7456E (подключён через SPI2);
чёрный ящик: слот для карты MicroSD (SDIO).
Порты и интерфейсы:
7 UART (1, 2, 3, 4, 6, 7, 8) с поддержкой инверсии сигнала;
13 PWM‑выходов (включая выходы для светодиодной панели);
2 I2C;
1 CAN;
6 АЦП (для измерения VBAT, тока, RSSI, аналоговой скорости воздуха, VB2, CU2);
выведенный SPI3 breakout.
Разъёмы:
USB Type‑C;
JST‑SH1.0, 8‑контактный (Vbat/G/Curr/Rx8/S1/S2/S3/S4);
JST‑GH1.25, 4‑контактный (5 В/CAN‑H/CAN‑L/G).
Питание:
входное напряжение: 6–36 В (2–8S LiPo);
BEC: 5 В, 2 А (максимум 3 А);
LDO 3,3 В: максимум 200 мА.
Энергопотребление:
200 мА при 5 В с Betaflight;
150 мА при 5 В с ArduPilot.
Габариты и вес:
размеры: 36 × 36 × 5 мм;
монтажные отверстия: 30,5 × 30,5 мм, диаметр 4 мм (с втулками Ø3 мм);
вес: 7 г.
Особенности
переключение между двумя видеовходами;
переключаемое питание 5 В / Vbat с фильтрацией и функцией включения/выключения;
поддержка DJI FPV OSD через любой свободный UART;
отсутствие встроенного датчика тока (но есть входы АЦП для подключения внешних датчиков тока);
контакт Vbat2 поддерживает напряжение до 69 В через делитель 1K:20K.
Совместимость с прошивками
Контроллер работает с:
BetaFlight (таргет MATEKH743);
ArduPilot (таргет MATEKH743);
INAV (таргет MATEKH743).
Комплектация
В комплект поставки входят:

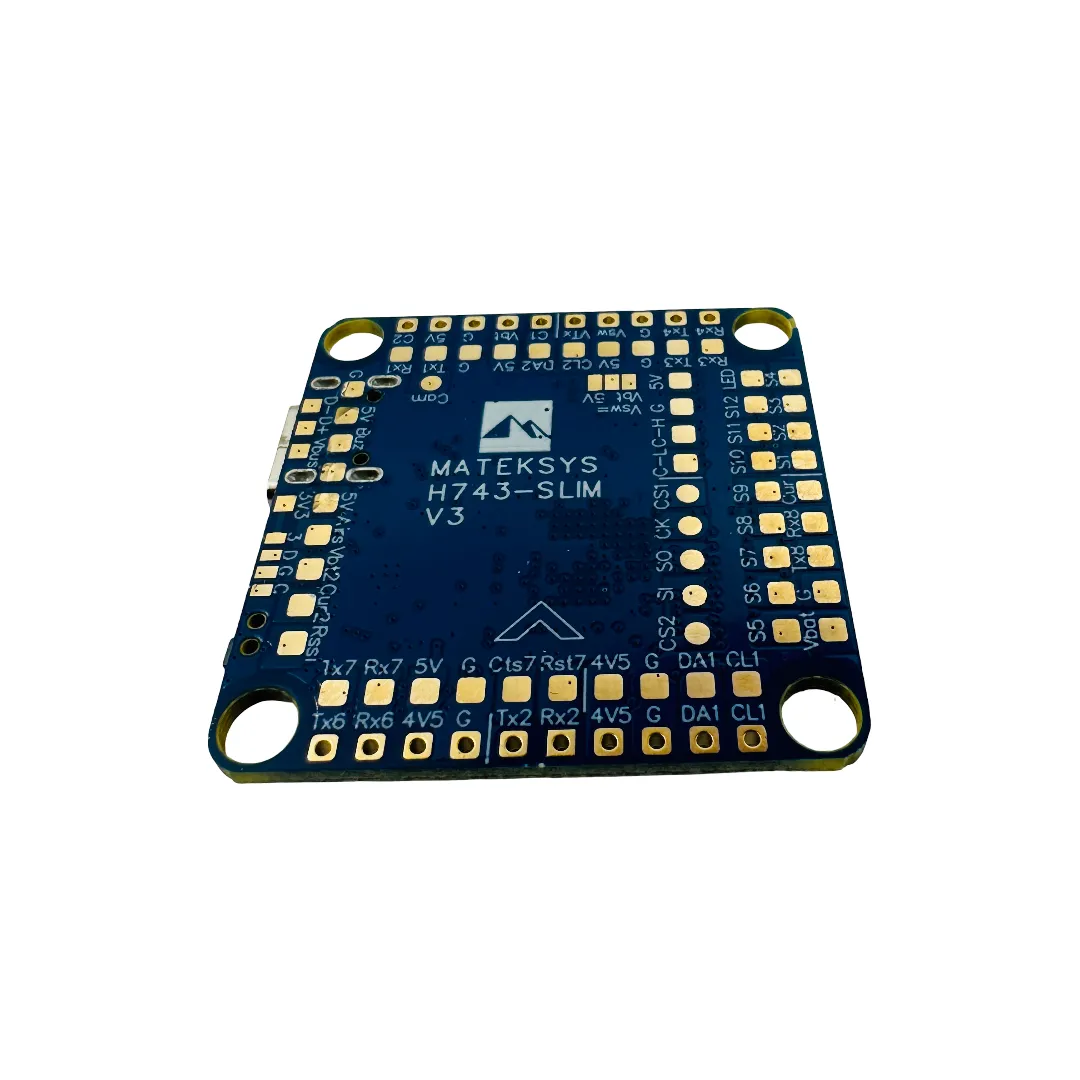

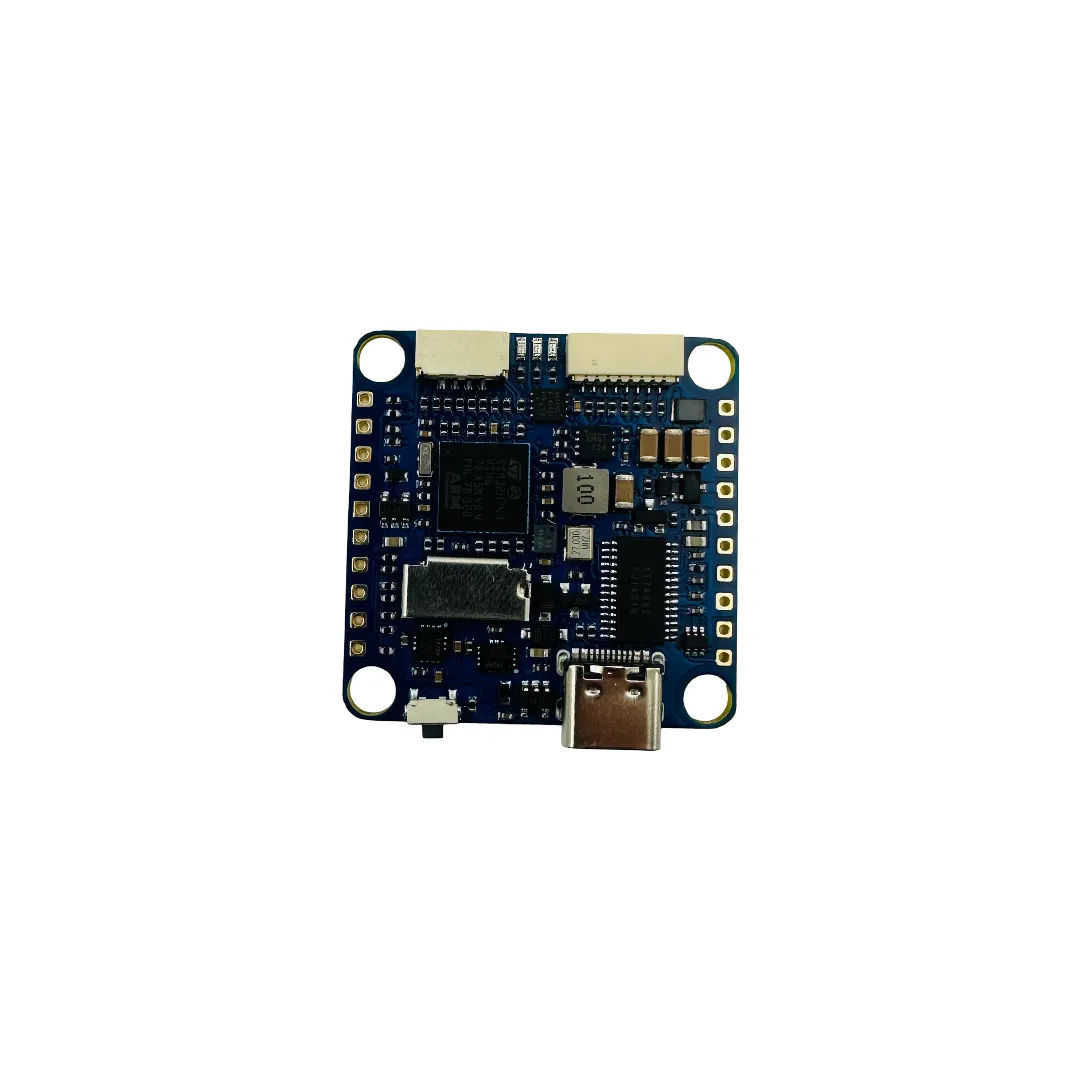

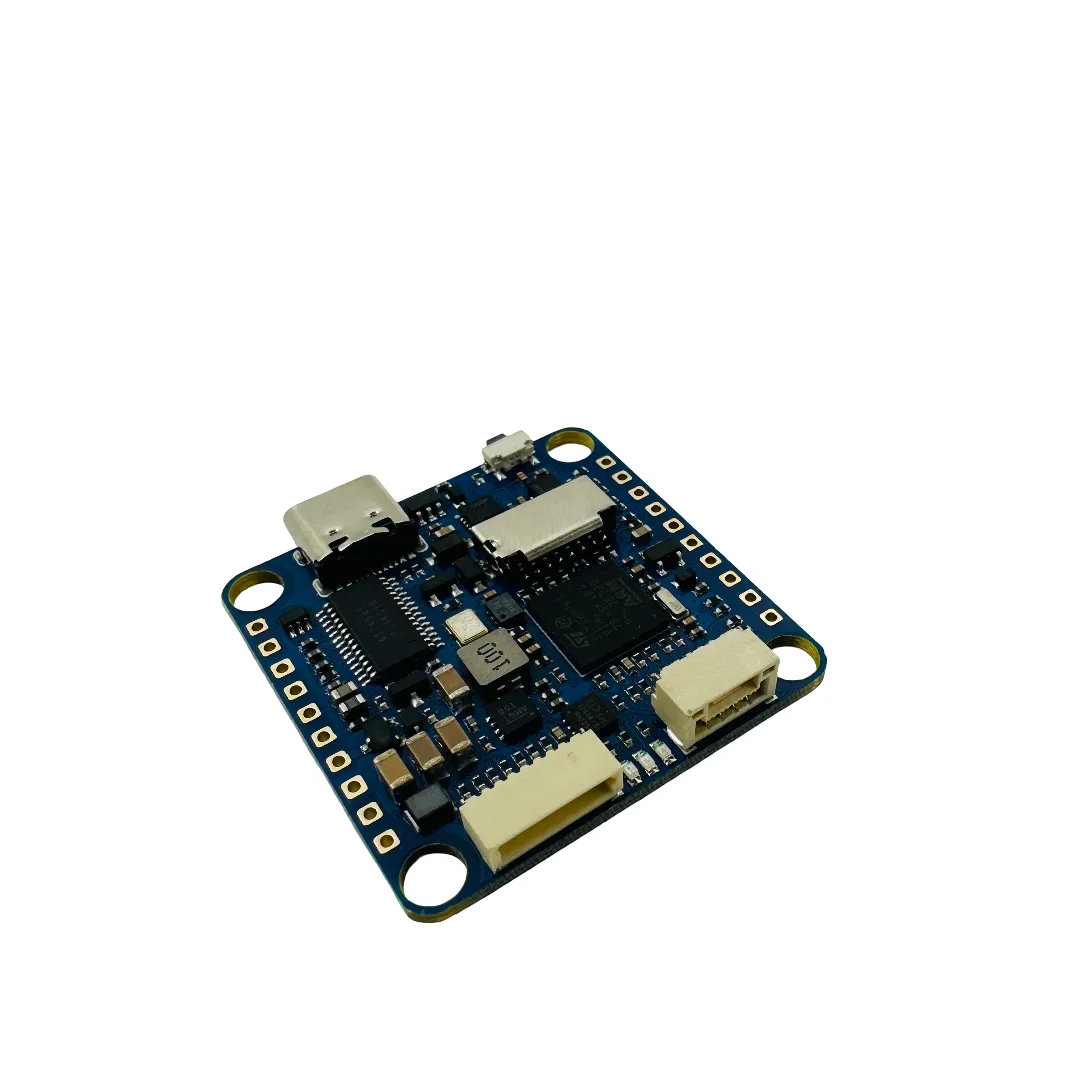

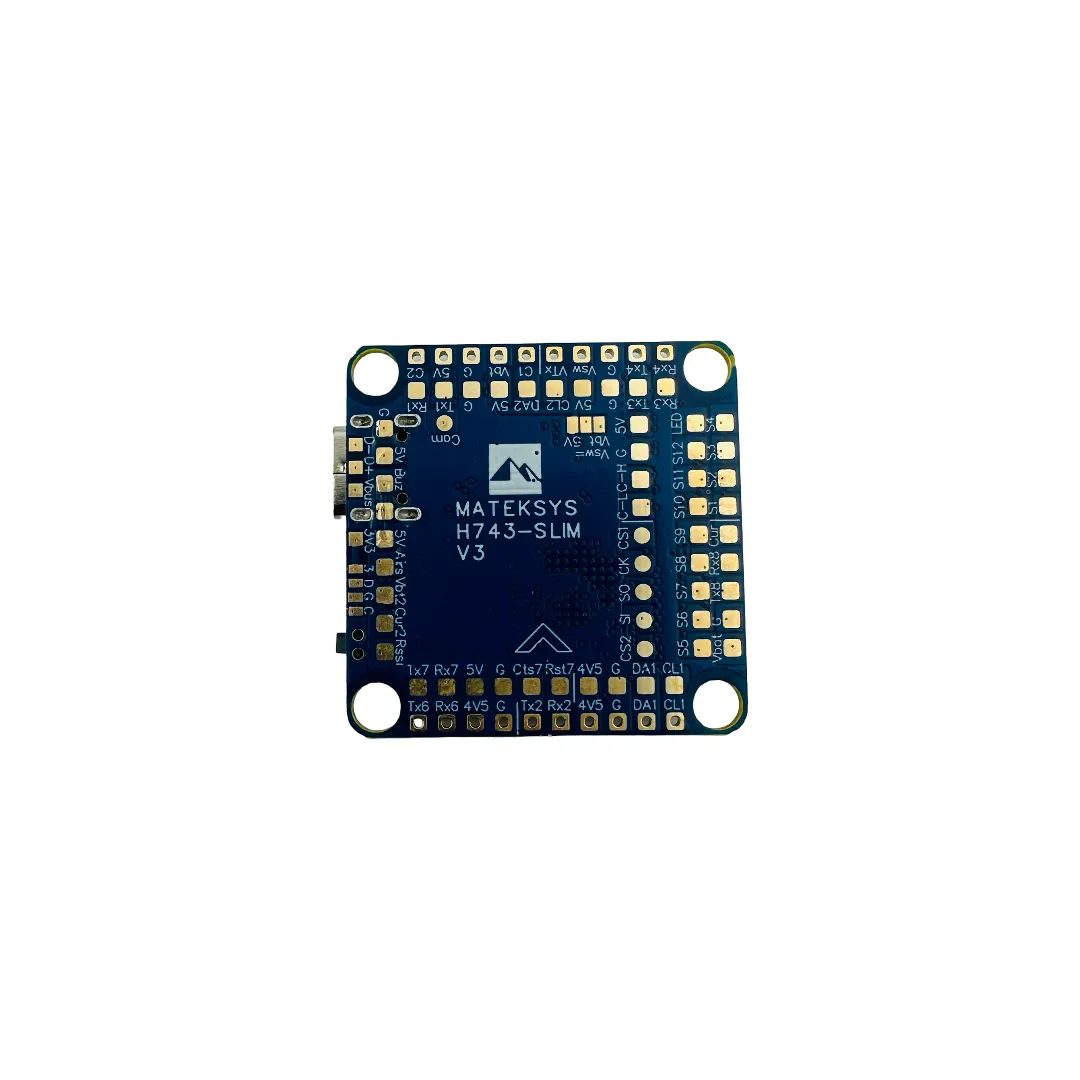

полётный контроллер MATEKSYS H743-SLIM V3;
силиконовые втулки;

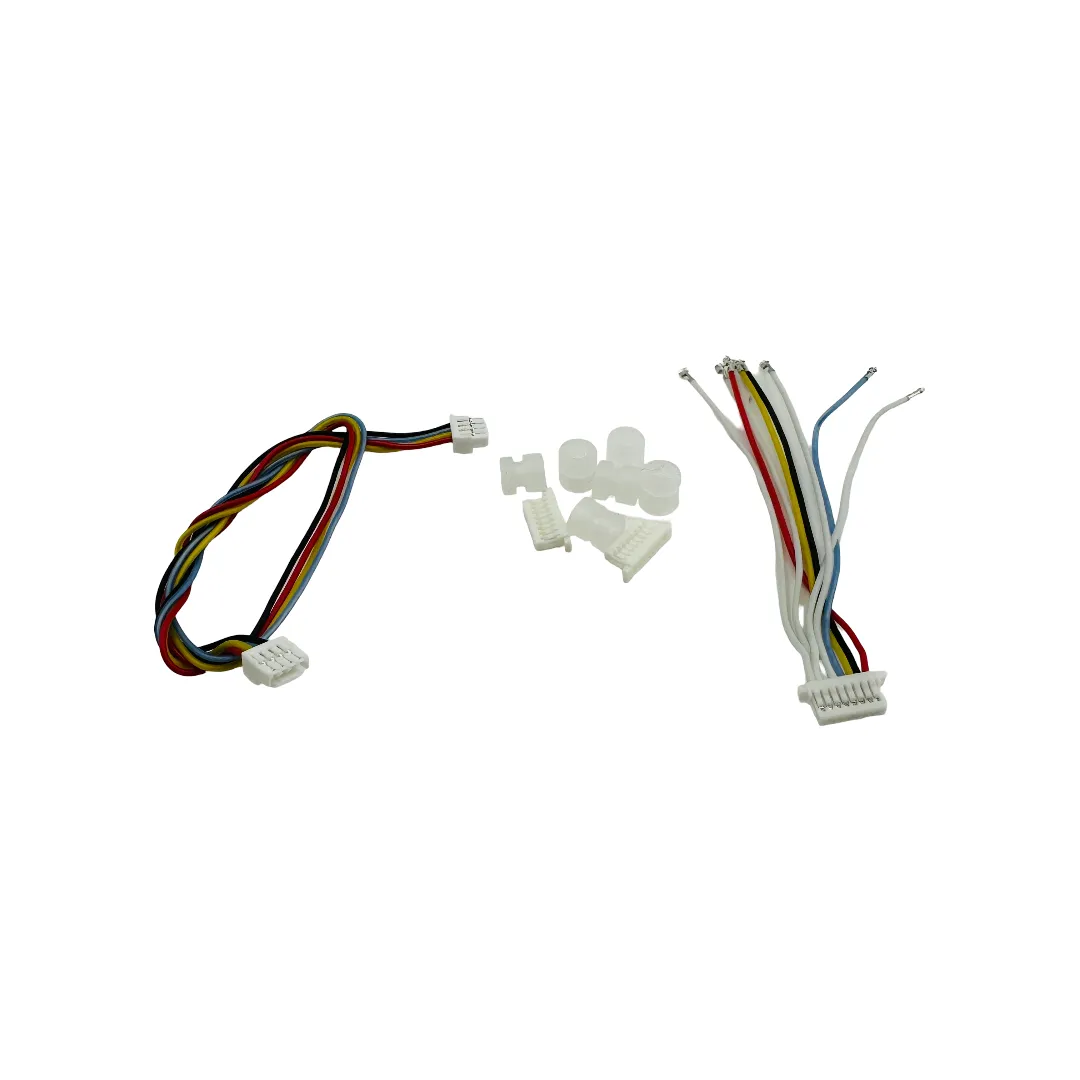

кабели JST‑SH и JST‑GH для CAN;
коннекторы.
